Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

27 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/04/2025
Fecha de medición final: 30/04/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE a excepción del índice flicker Plt.

  • El voltaje promedio RMS se mantuvo dentro de los limites recomendados de ±5%, pero fue muy notorio las caídas de tensión en varios momentos, alcanzando el mínimo el 23 de abril a las 02:50 hrs con una caída de 18.34%. Este problema con el voltaje se observó desde febrero, pero lo más crítico es que ya son dos meses consecutivos donde estas variaciones de tensión ya son detectadas como flickers por el equipo de medición.

  • Los desbalances de la tensión y de la corriente se mantuvieron dentro de límites, con valores máximos de 5.8% para la corriente y 0.532 para la tensión, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión.

  • El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.

Importante

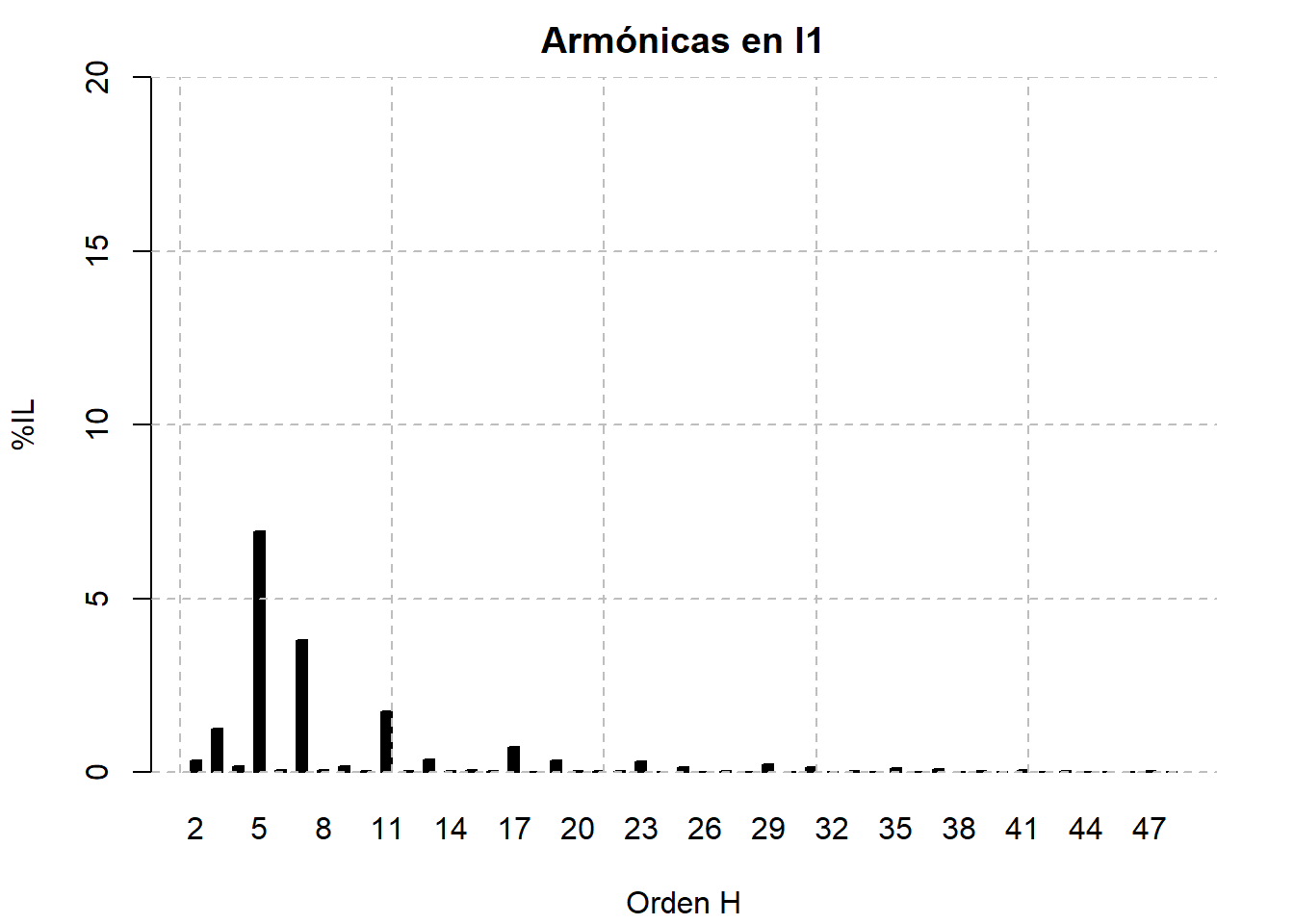

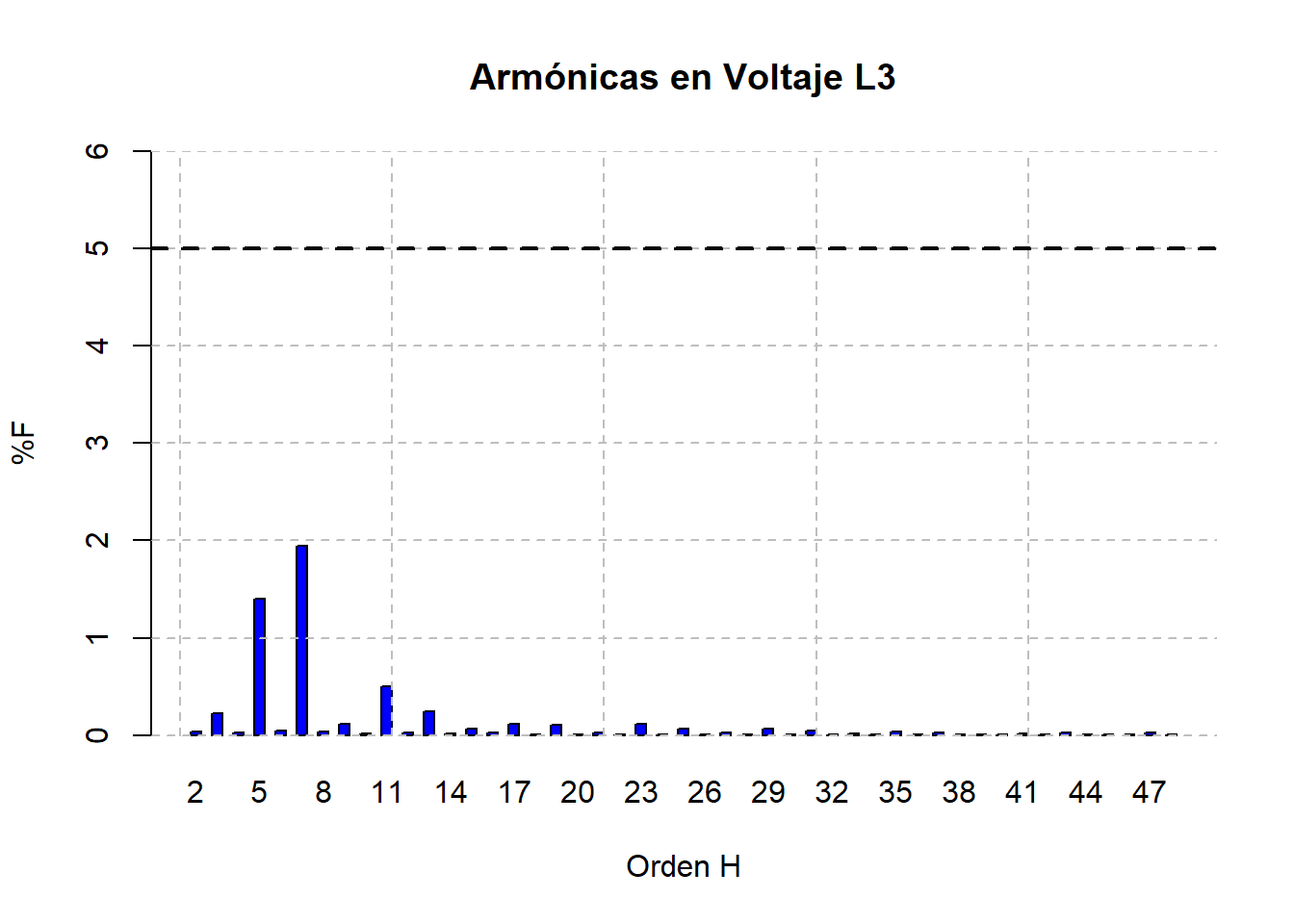

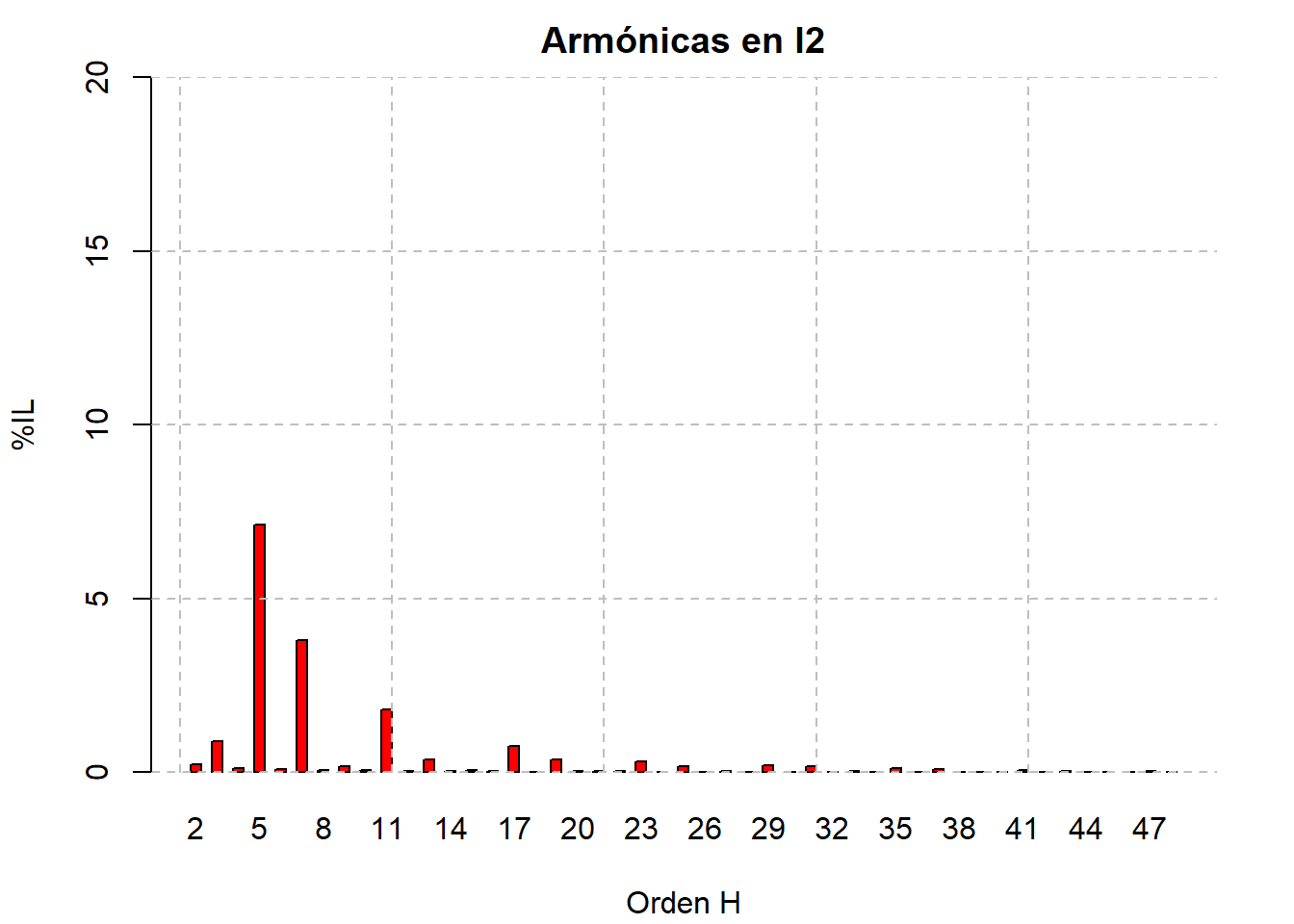

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª. Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica 7ª es la de mayor valor, seguido de la 5ª y 11ª, esto puede indicar una posible resonancia en la armónica 7ª. Es importante verificar esta frecuencia de resonancia entre el transformador y los elementos capacitivos conectados en su secundario. Este fenómeno se observa desde el mes de febrero.
Precaución
  • Las variaciones de tensión en este nivel de tensión de 34.5 kV ya se pueden considerar preocupantes debido a que ya se reflejan como fenómeno de flickers. Esta variación puede ser debido al suministro, y no al centro de carga, por lo que se recomienda observar posibles problemas de operación de equipos del centro de carga relacionados con oscilaciones de tensión. Estas oscilaciones (flickers) se ha presentado desde febrero.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34860.24 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.34 0 - 5 %
THDi % 12.95 ---
Flicker Pst 0.17 0-1 p.u.
Flicker Plt 2 0-0.8 p.u.
Desbalance Dv % 0.4 0 - 2 %
Desbalance Di % 4 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,543.68 3,902.52 5,359.87 5,203.21 5,864.70 6,040.81 6,322.01
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
163.28 482.79 715.19 694.07 833.15 876.90 980.15
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,549.55 3,926.99 5,407.75 5,249.24 5,918.05 6,100.33 6,380.26
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.02 1.47 1.86 1.89 2.34 2.61 3.24
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.83 6.57 8.39 8.85 12.95 16.38 19.99
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.08 0.19 0.28 0.29 0.40 0.47 0.53
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.87 1.85 2.83 2.86 4.00 4.60 5.80
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,146.25 33,904.49 34,981.66 34,860.24 35,595.14 35,944.13 36,227.26
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
40.37 64.81 90.03 87.47 100.25 104.16 110.99
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.17 0.17 1.25 10.61
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.09 0.12 0.33 2.00 3.81 6.35
Factor K
min. p5 p50 mean. p95 p99 max.
1.10 1.17 1.27 1.30 1.57 1.81 2.11

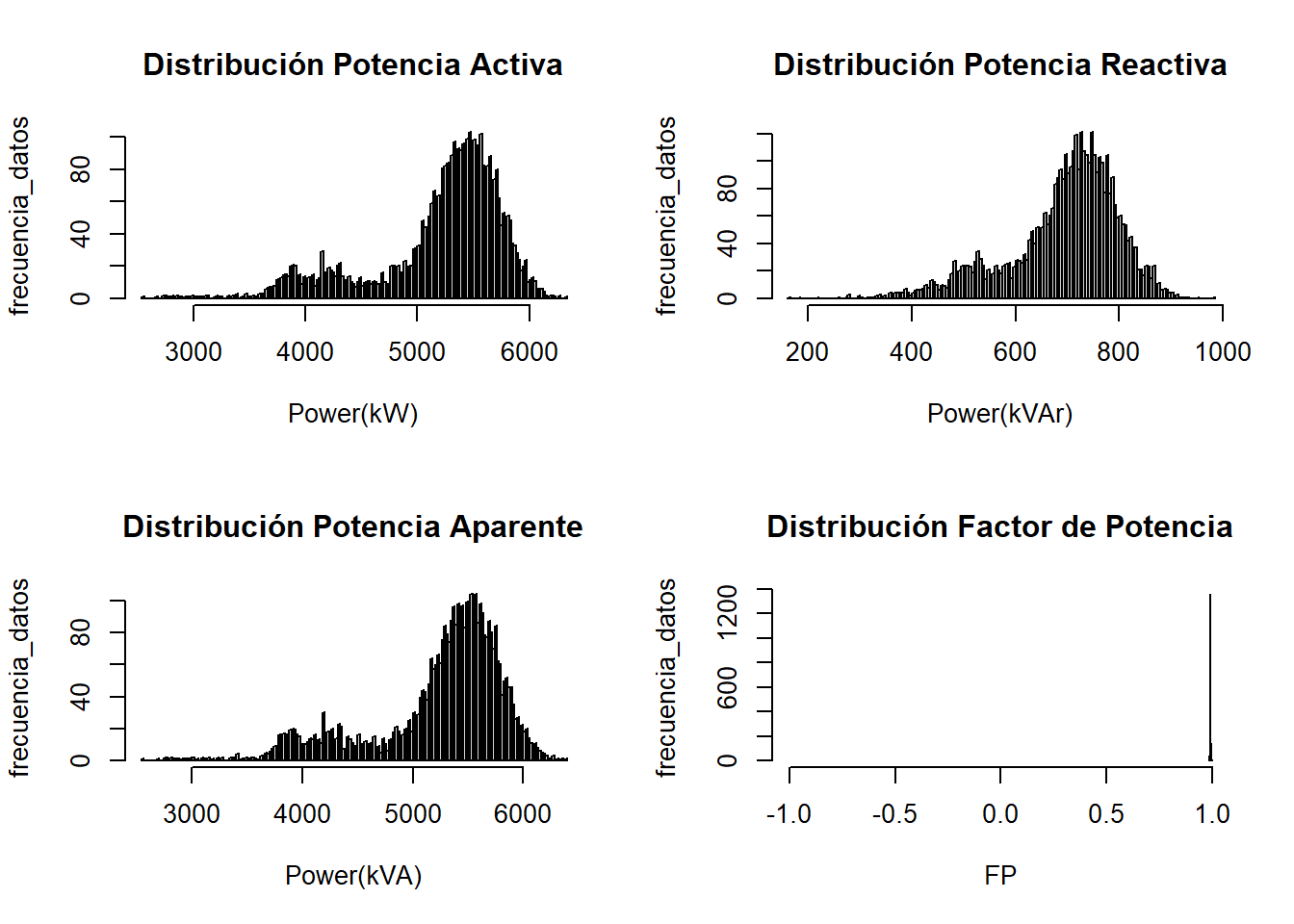

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2544 Min. :163 Min. :2550 Min. :0.99
1st Qu.:5048 1st Qu.:647 1st Qu.:5090 1st Qu.:0.99
Median :5360 Median :715 Median :5408 Median :0.99
Mean :5203 Mean :694 Mean :5249 Mean :0.99
3rd Qu.:5588 3rd Qu.:766 3rd Qu.:5640 3rd Qu.:0.99
Max. :6322 Max. :980 Max. :6380 Max. :1.00

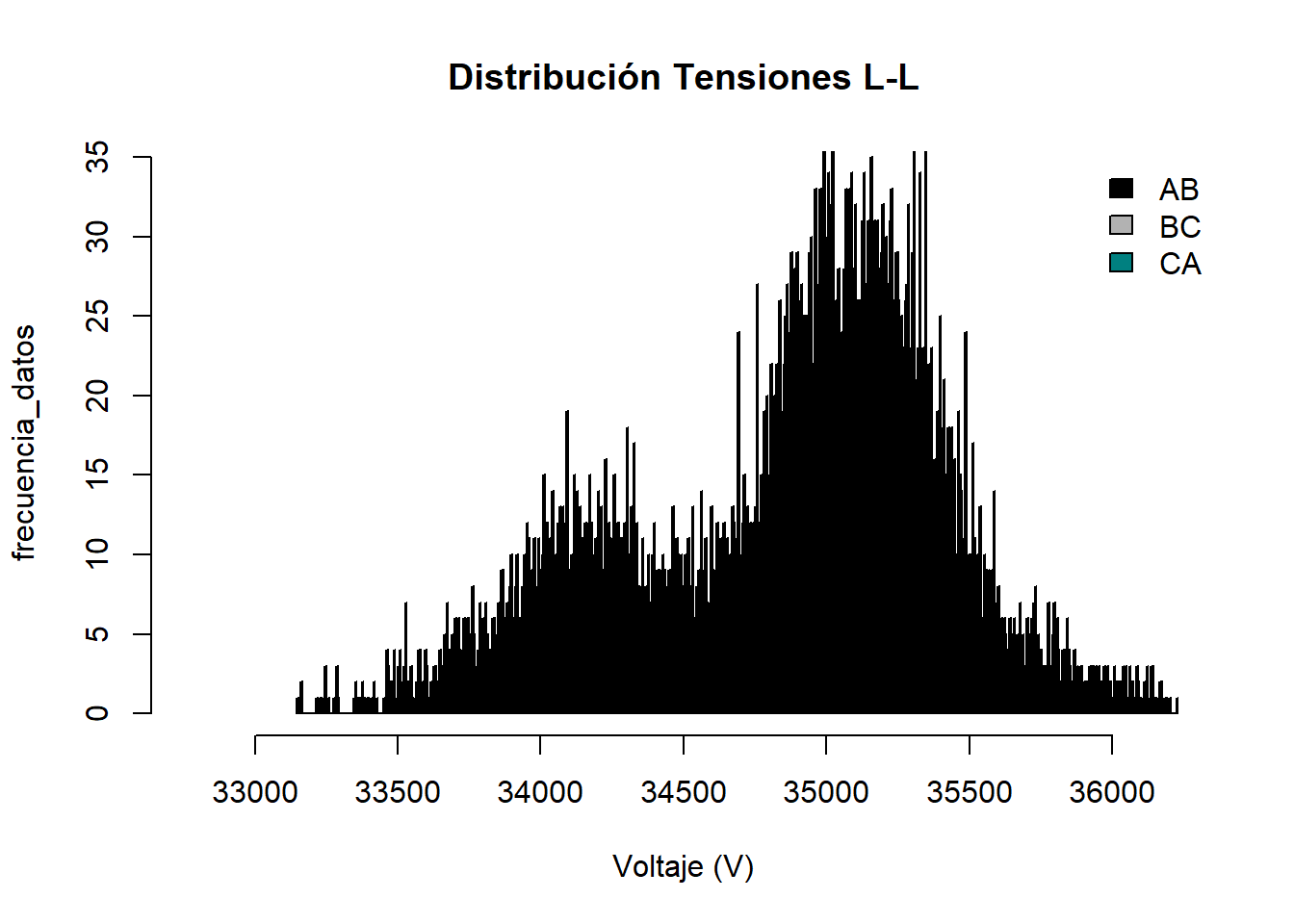

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33146 Min. :33381 Min. :33277
1st Qu.:34389 1st Qu.:34587 1st Qu.:34506
Median :34887 Median :35100 Median :34979
Mean :34758 Mean :34969 Mean :34854
3rd Qu.:35106 3rd Qu.:35322 3rd Qu.:35197
Max. :36099 Max. :36227 Max. :36170

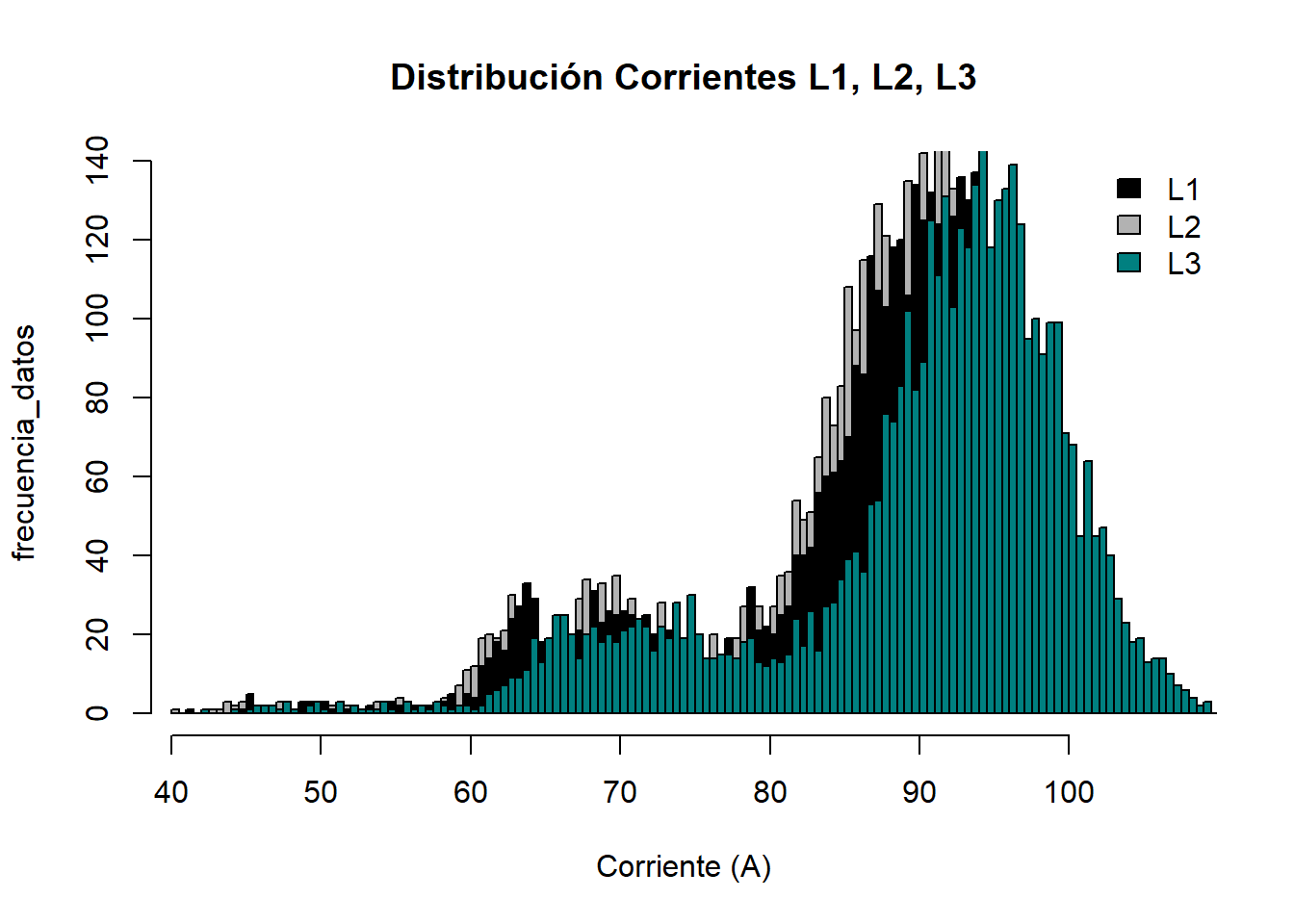

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 41 Min. : 40 Min. : 42
1st Qu.: 83 1st Qu.: 83 1st Qu.: 87
Median : 89 Median : 88 Median : 93
Mean : 87 Mean : 86 Mean : 90
3rd Qu.: 94 3rd Qu.: 92 3rd Qu.: 97
Max. :107 Max. :106 Max. :111

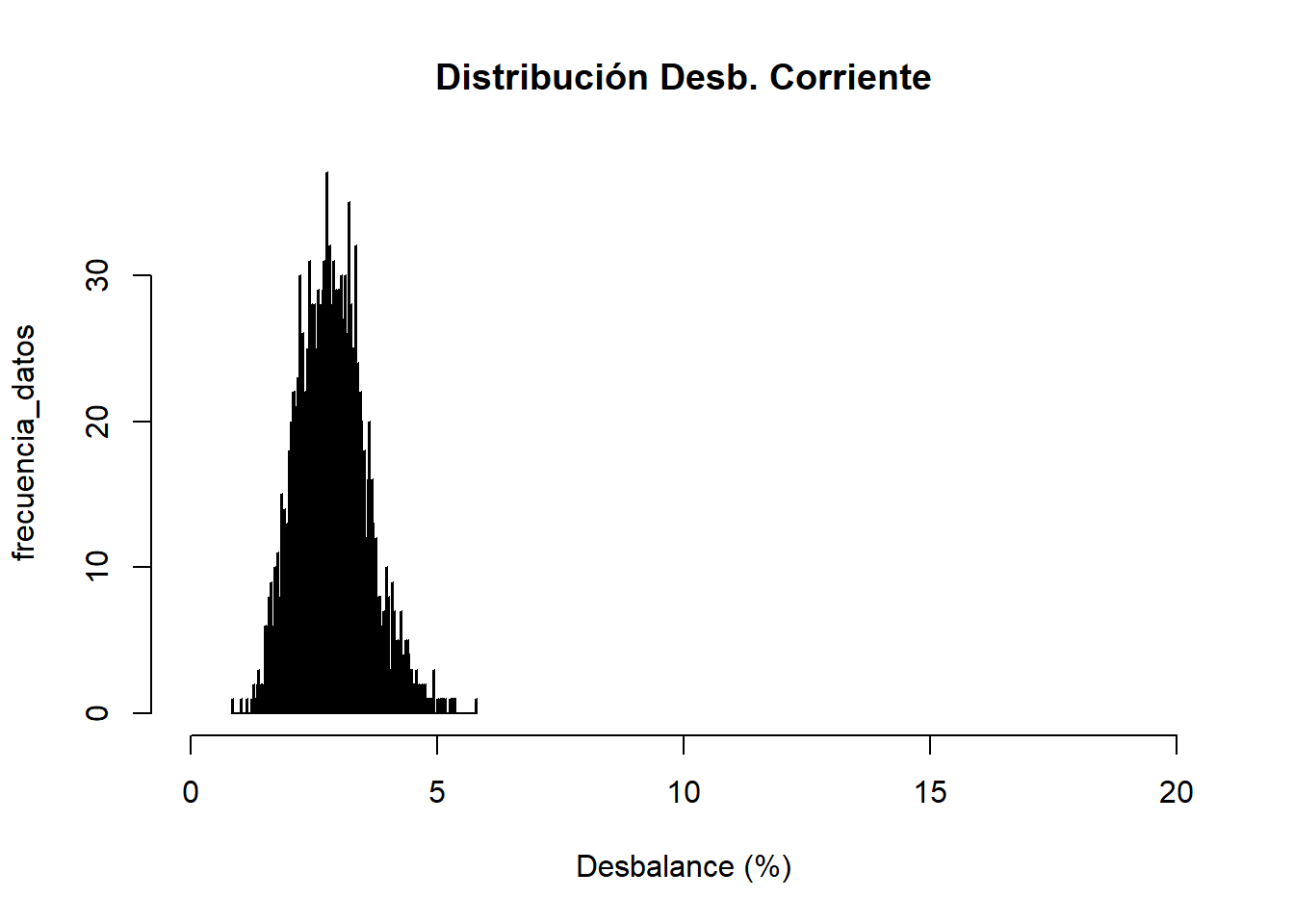

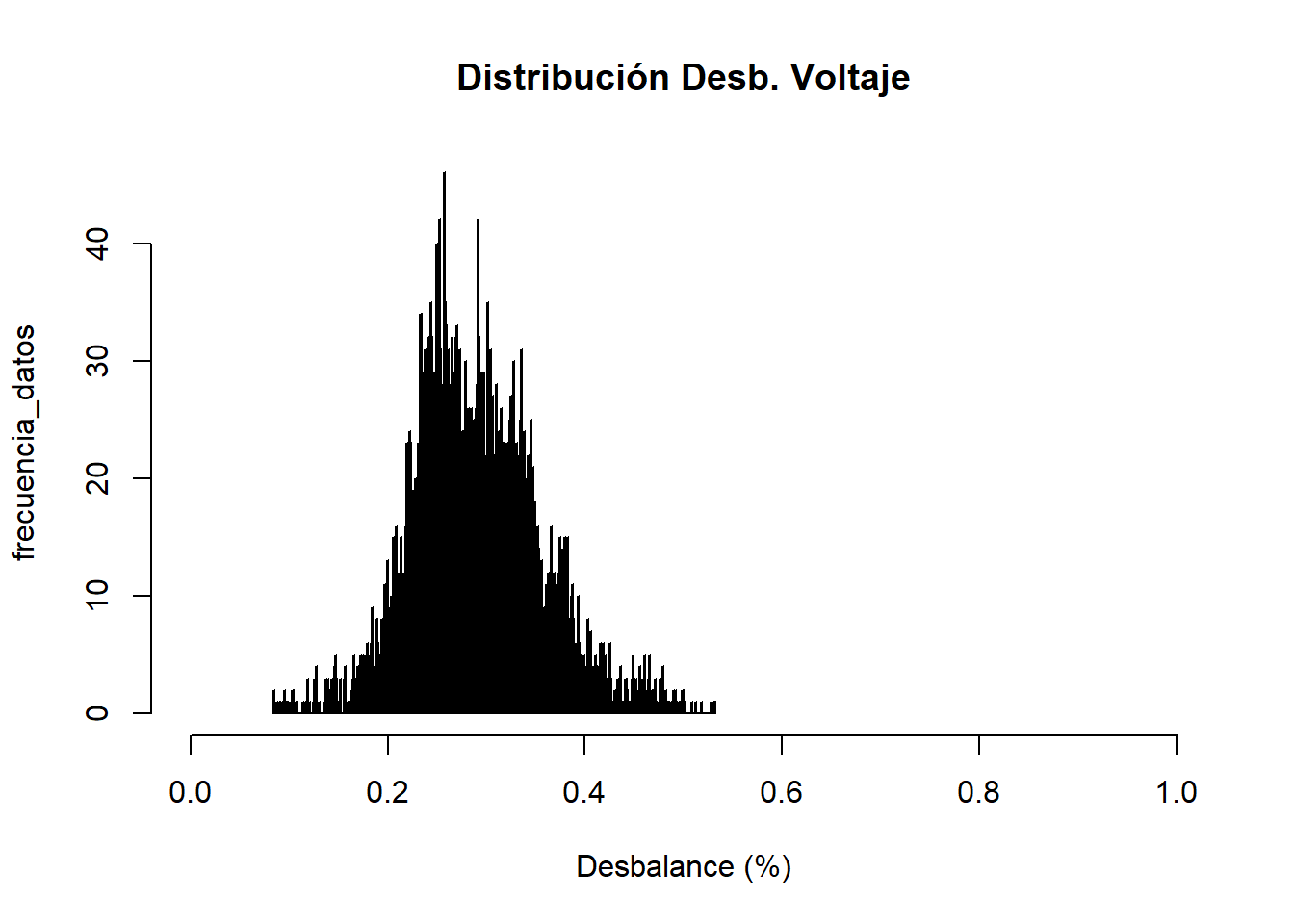

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.87 Min. :0.084
1st Qu.:2.39 1st Qu.:0.246
Median :2.83 Median :0.285
Mean :2.86 Mean :0.290
3rd Qu.:3.28 3rd Qu.:0.331
Max. :5.80 Max. :0.532

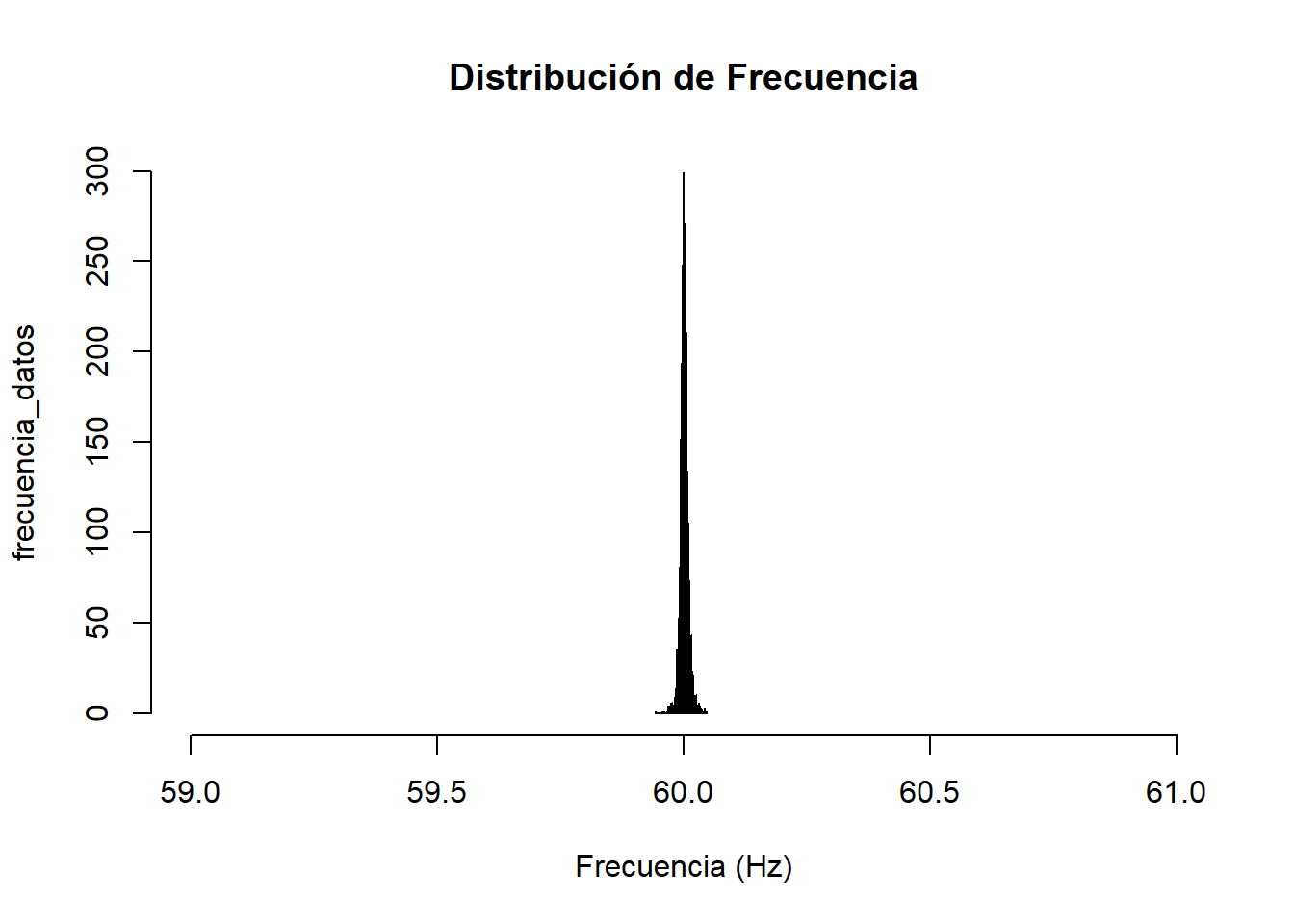

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

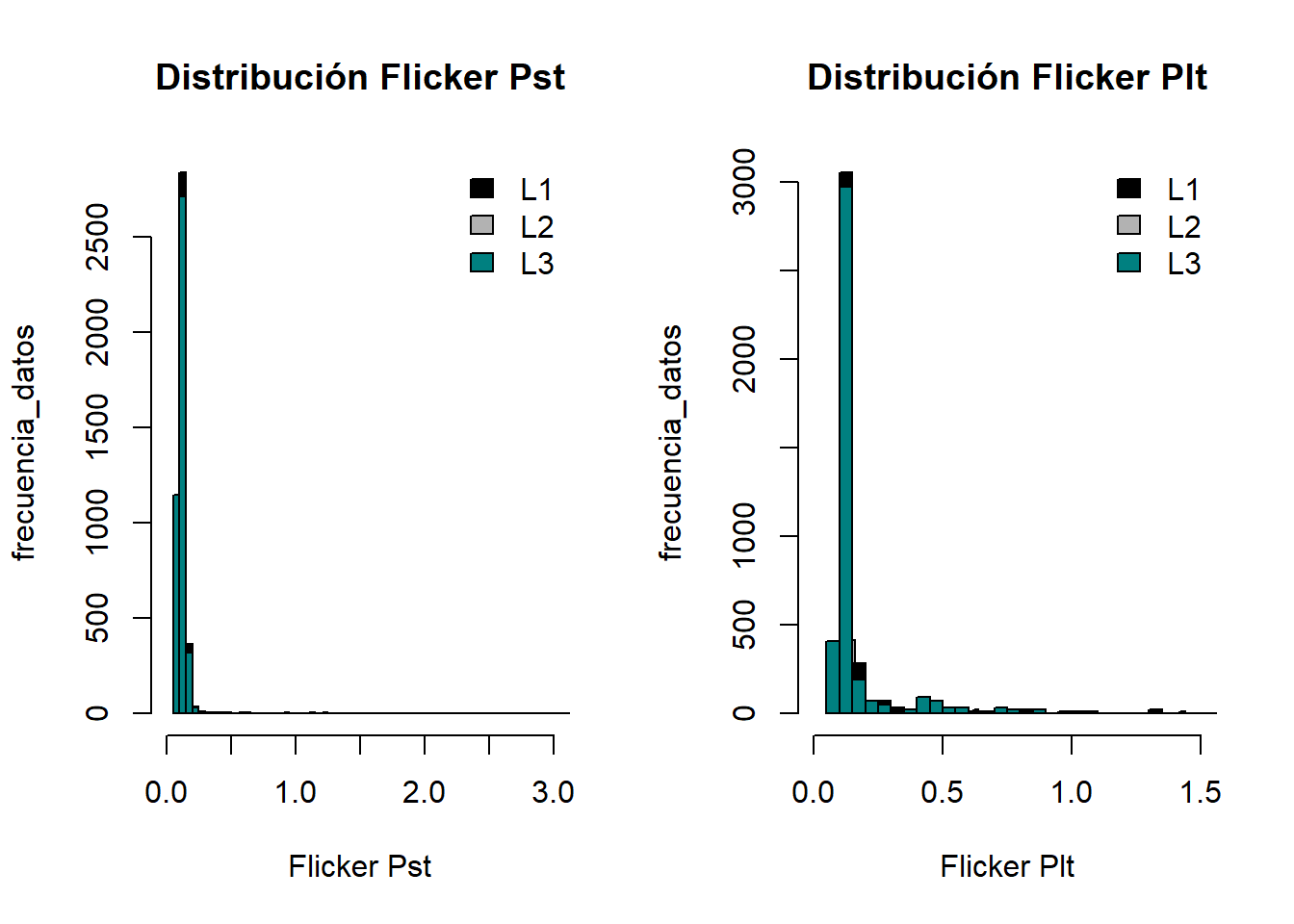

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0540 Min. : 0.053 Min. : 0.0540 Min. :0.0800 Min. :0.0770 Min. :0.0770
1st Qu.:0.1020 1st Qu.: 0.101 1st Qu.: 0.0990 1st Qu.:0.1140 1st Qu.:0.1130 1st Qu.:0.1120
Median :0.1180 Median : 0.117 Median : 0.1160 Median :0.1250 Median :0.1240 Median :0.1240
Mean :0.1707 Mean : 0.172 Mean : 0.1718 Mean :0.3275 Mean :0.3356 Mean :0.3235
3rd Qu.:0.1360 3rd Qu.: 0.135 3rd Qu.: 0.1350 3rd Qu.:0.1420 3rd Qu.:0.1440 3rd Qu.:0.1440
Max. :9.3310 Max. :10.560 Max. :10.6120 Max. :5.9180 Max. :5.5900 Max. :6.3510
NA NA NA NA's :12 NA's :12 NA's :12

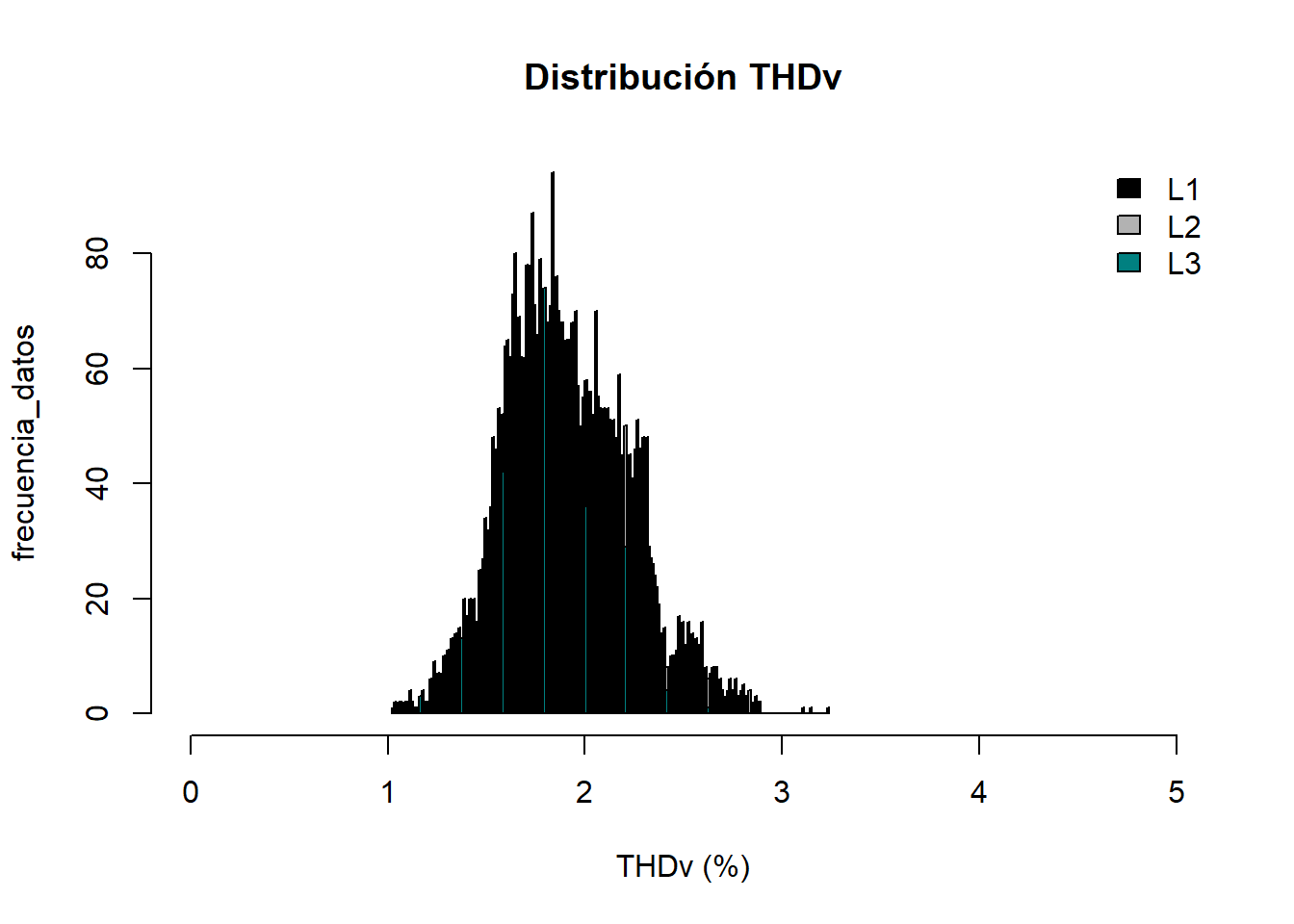

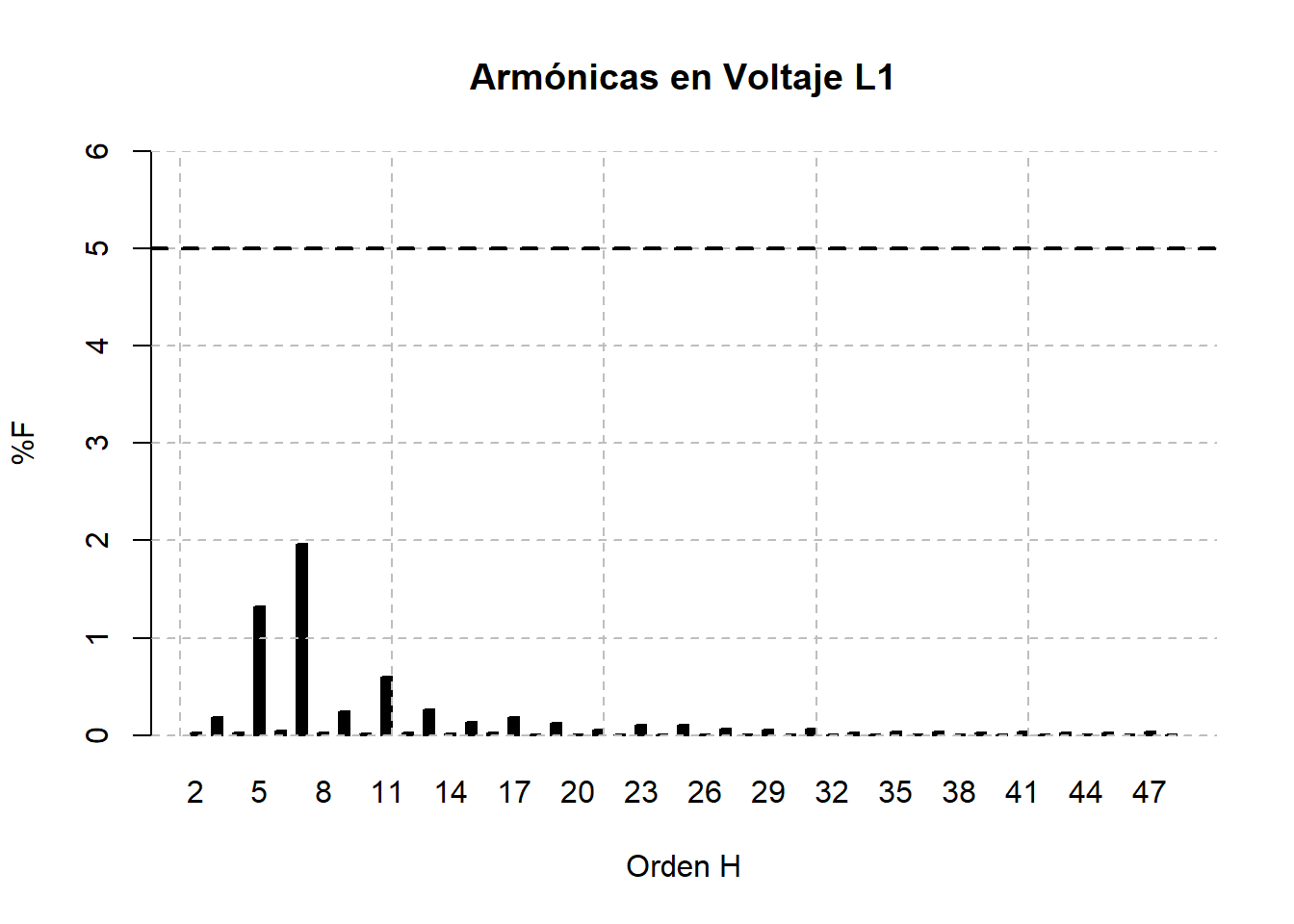

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.2 Min. :1.0
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.6
Median :1.8 Median :2.0 Median :1.8
Mean :1.8 Mean :2.0 Mean :1.8
3rd Qu.:2.0 3rd Qu.:2.2 3rd Qu.:2.0
Max. :3.1 Max. :3.1 Max. :3.2

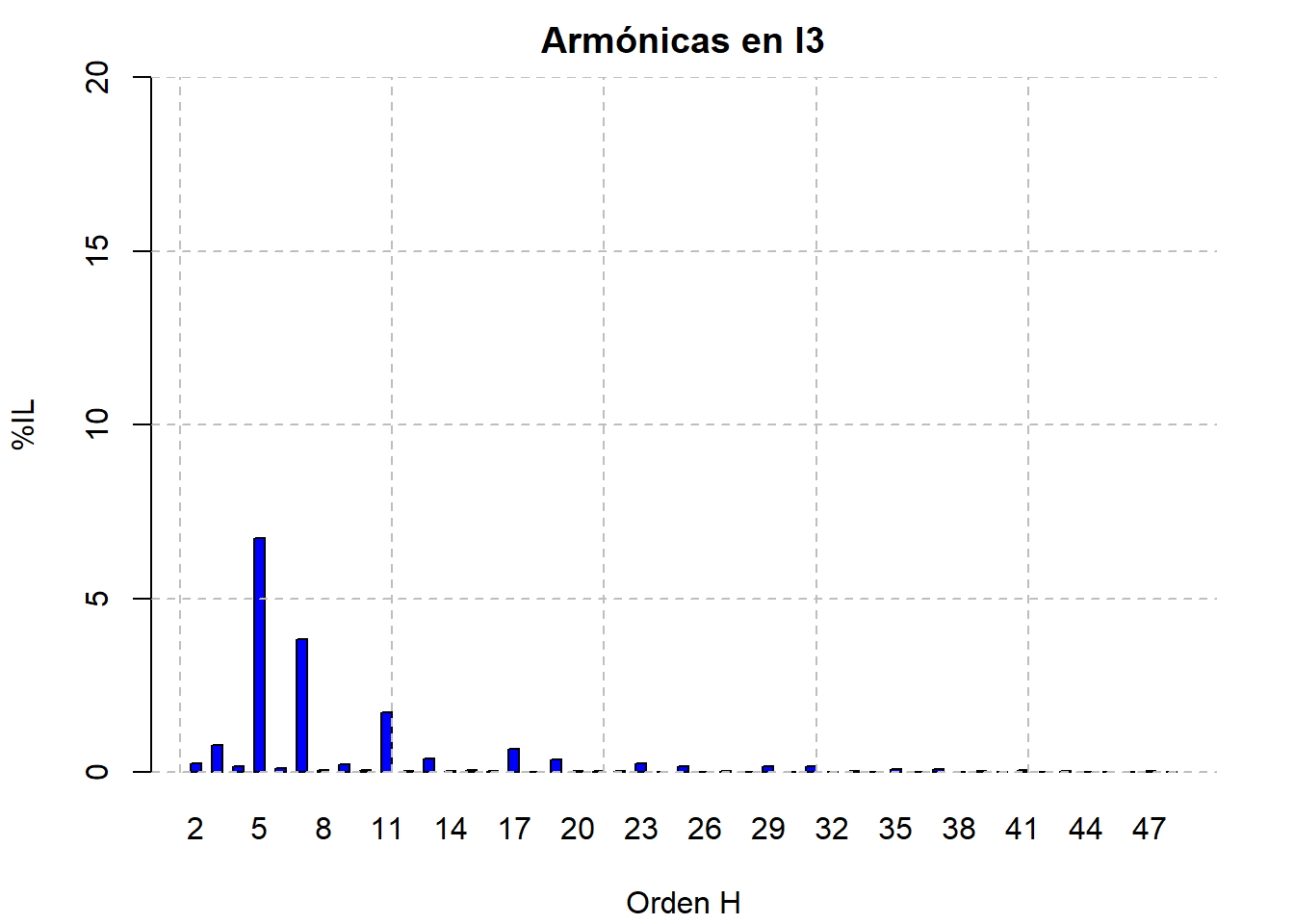

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.4 Min. : 5.2 Min. : 4.8
1st Qu.: 7.8 1st Qu.: 8.0 1st Qu.: 7.2
Median : 8.6 Median : 8.8 Median : 7.9
Mean : 9.0 Mean : 9.3 Mean : 8.3
3rd Qu.: 9.6 3rd Qu.: 9.9 3rd Qu.: 8.8
Max. :18.6 Max. :20.0 Max. :18.1

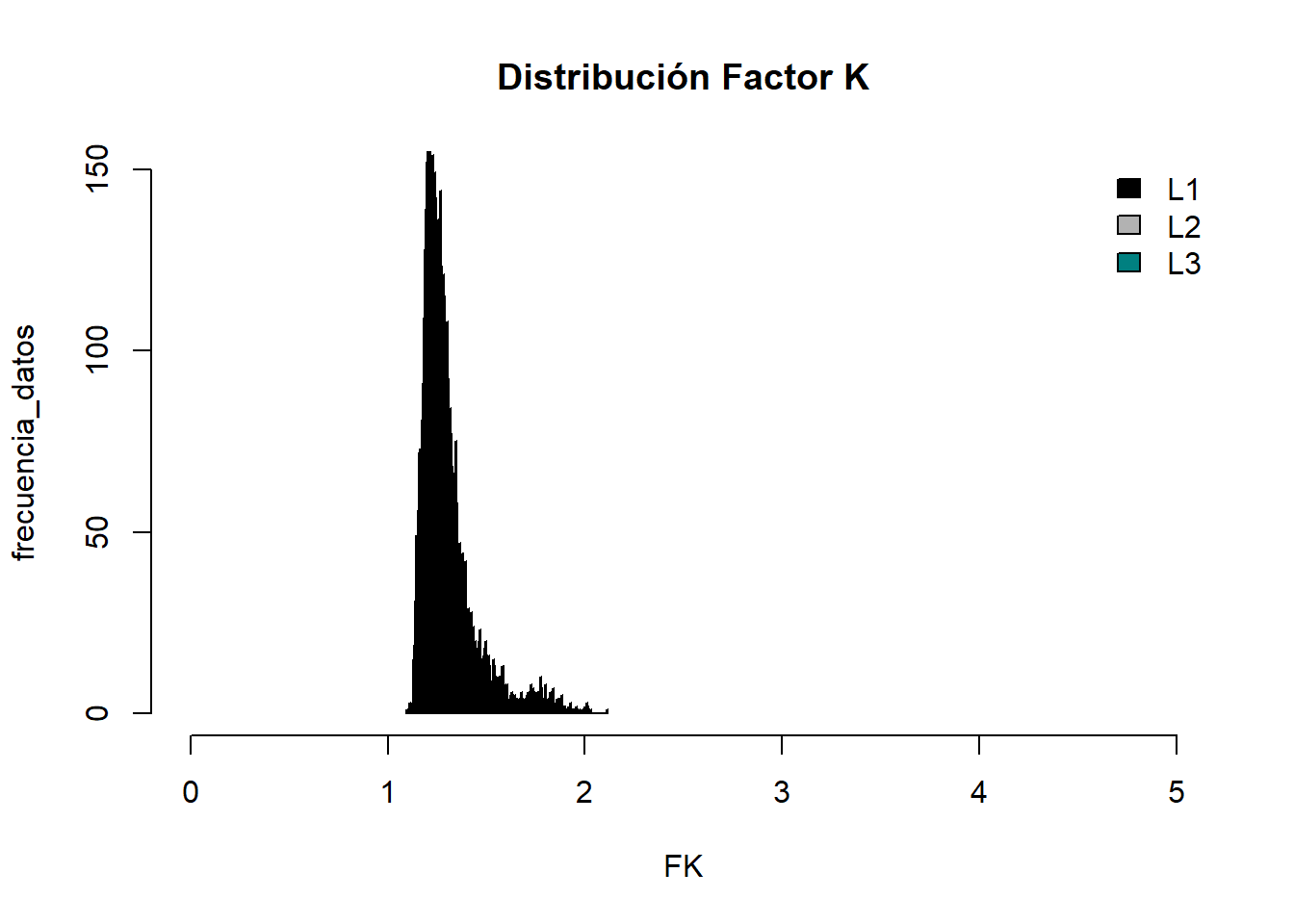

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.12 Min. :1.11 Min. :1.10
1st Qu.:1.23 1st Qu.:1.24 1st Qu.:1.20
Median :1.27 Median :1.29 Median :1.24
Mean :1.31 Mean :1.33 Mean :1.27
3rd Qu.:1.34 3rd Qu.:1.36 3rd Qu.:1.29
Max. :1.96 Max. :2.11 Max. :1.92
